MTS Software for grinding machines

Willkommen “tool-kit PROFESSIONAL ... die Software für den Profi”

6.1 Basismodule Bohrer (BMENU)

Optionen

• Werkstück: Stufenwerkzeuge, 1 – 5 Stufen, 2 oder 3 Schneiden • Schneidenkombinationen: rechtsspiralig/rechtsschneidend linksspiralig/linksschneidend • Produktion / Nachschärfen: Produktion in mehreren Zustellungen Nachschärfen mit Berücksichtigung von Mantelabtrag, Längenabtrag und Spanflächenabtrag • Vorbearbeitung: Abtrennen Kontur schruppen Kontur schlichten • Anschnitt: Kegelmantelanschliff Kreuzanschliff Zweiflächen - Anschliff Vierflächen - Anschliff Sechsflächen - Anschliff Delta – Anschliff M – Spitze Kevlar - Anschliff Zentrierspitze Fräserstirn • Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide S-Ausspitzung (inkl.Sumitomo u.a.) • RGR-Ausspitzung • Ausspitzung: korrigierte Querschneide korrigierte Hauptschneide • Nutspanraum: Messdefinition: Stirn-/Normalschnitt Schleifrichtung: vorwärts/rückwärts Optionaler Ausfeuerungsschliff Jeweils separate Nut pro Stufe möglich • Umfang: Bogenschliff oder Rundschliff Längs-/Querschliff – Verfahren 1./2. Freiwinkel, Zahnrückenschliff • Spanbrecher: 1 bis 2 Spanbrecher je Schneide • Nutschneide: Fasenwinkel Fasenbreite • Anfasung der Hauptschneide: S-Ausspitzung RGR-Ausspitzung • Sekundärkegel: Optional: 2. Anschliffkegel

6.2 Mehrfasenbohrer

6.3 S-Anschliff

6.4 Holzwerkzeuge

Galerie

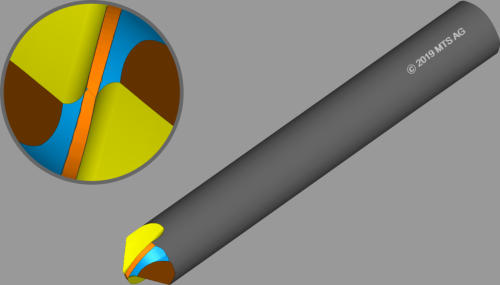

• Nutspanraum: Radial versetzte Sekundärnut je Stufe • Werkzeug: 6010017 „Mehrfasenbohrer“

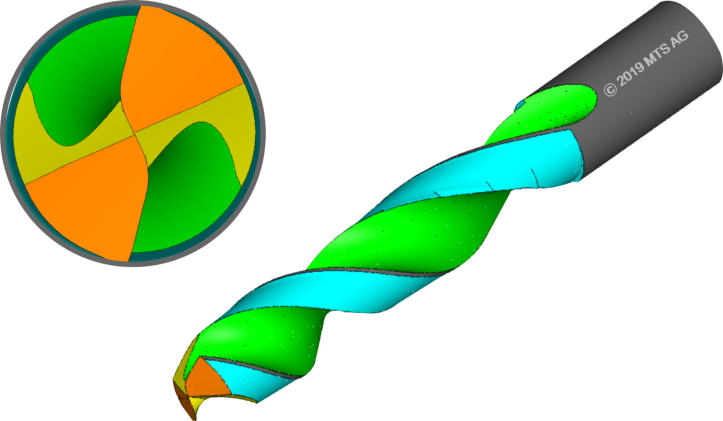

• Werkzeug: 6050017 „Radiusbohrer (Gühring KG)“ • Exclusiv Gühring KG

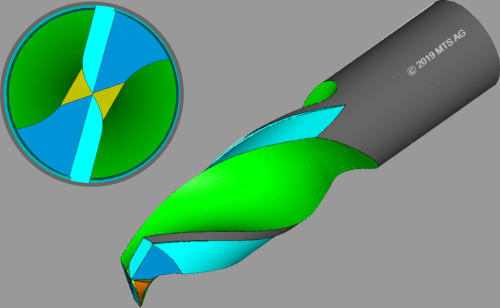

• Werkzeug: 6060017 • Basismodule

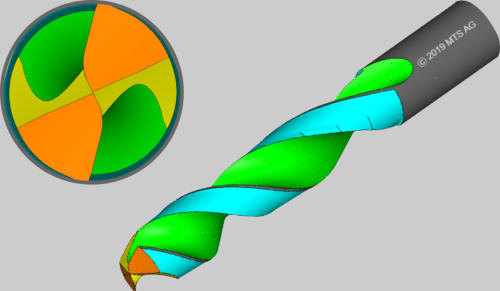

• Werkzeug:6070017 • Basismodule

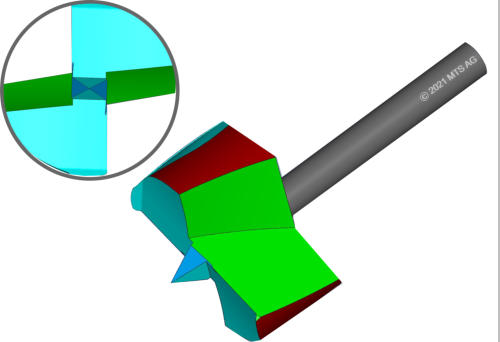

• Werkzeug: 6080017 „Dübelbohrer“ • Basismodule + Option Holzwerkzeuge

6.5 MTS-GIGA-Drill

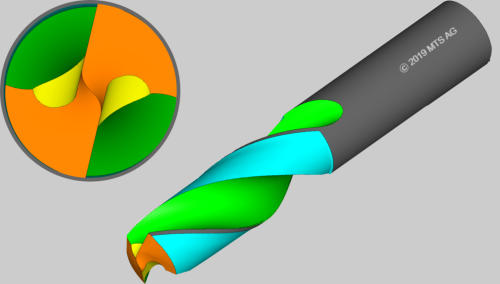

• S-Anschliffe: 2- und 3-Schneider • Werkzeug: 6020017 „Bohrer mit S-Anschliff“

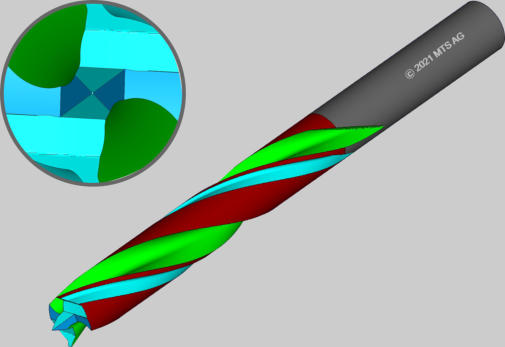

• Bohrer zur Holzbearbeitung: Dübelbohrer Forstner-Bohrer • Werkzeug: 6030017

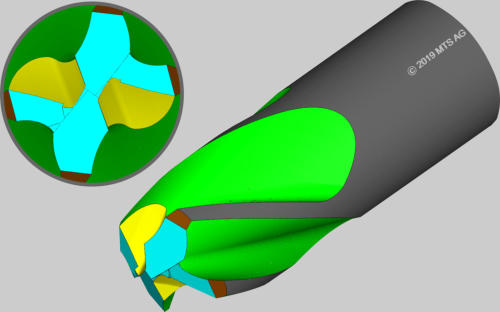

• Sonderanschliff mit 4 Zähnen/Nuten: Die 4 Hauptschneiden bestehen jeweils aus 4-Flächen-Anschliffen mit 4- Flächen-Eckenfasen. Die Hauptgruppe verfügt dabei über einem klassischen 4-Flächenanschliff, während die Nebengruppe verkürzte Zähne aufweist (analog zu einem 4-schneidigem Fräser mit 2-zum-Zentrum-Stirngeometrie). Forstner-Bohrer. • Der 2-stufige Giga-Drill besteht aus einerklassischen Mehrfasenbohrer- Geometrie. • Werkzeug: 6040017 „GIGA-Drill“

“tool-kit PROFESSIONAL ... die Software für den Profi”

Copyright © 2001- 2026 MTS

Made with MAGIX

• Spezifikation „6.1 Basismodule Bohrer“ • Spezifíkation „Gesamt“

MODUL BOHRER

Open with Google Maps

KONTAKT

Email: Phone:

info-mts(at)vollmer-group.com +49 7351 571 8141 +49 1605 426 017

ADRESSE VOLLMER WERKE Maschinenfabrik GmbH MTS Freiburger Innovationszentrum (FRIZ) Georges-Köhler-Allee 302 79110 Freiburg

VORLAGE

Galerie

• Werkzeug: 6050017 „Radiusbohrer (Gühring KG)“ • Basismodule

• Werkzeug: 6060017 • Basismodule

• Werkzeug: 6070017 • Basismodule

• Werkzeug: 6080017 • Basismodule

6.1 Basismodul Bohrer (BMENU)

Optionen

6.2 Mehrfasenbohrer

• Radial versetzte Sekundärnut je Stufe • Werkzeug: 60100176.1 Basis Bohrer + 6.2 Mehrfasenbohrer

6.3 S-Anschliff

6.4 Holzwerkzeuge

• S-Anschliffe: 2- und 3-Schneider • Werkzeug: 6020017 6.1 Basis Bohrer + 6.3 S-Anschliff

• Bohrer zur Holzbearbeitung: Dübelbohrer Forstner-Bohrer • Werkzeug: 6030017

6.5 MTS-GIGA-Drill

• Sonderanschliff mit 4 Zähnen/Nuten: Die 4 Hauptschneiden bestehen jeweils aus 4-Flächen-Anschliffen mit 4-Flächen-Eckenfasen. Die Hauptgruppe verfügt dabei über einem klassischen 4- Flächenanschliff, während die Nebengruppe verkürzte Zähne aufweist (analog zu einem 4- schneidigem Fräser mit 2-zum- Zentrum-Stirngeometrie). Forstner-Bohrer. • Der 2-stufige Giga-Drill besteht aus einerklassischen Mehrfasenbohrer- Geometrie. • Werkzeug: 6040017 6.1 Basis Bohrer + 6.5 GIGA
