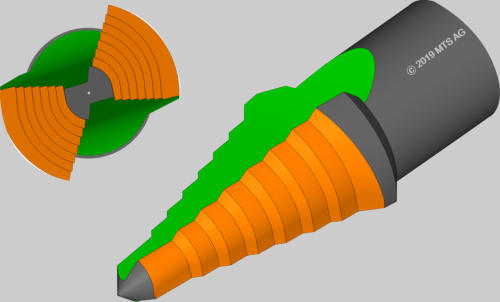

• Werkstück: Formfräser mit beliebiger Kontur Fallende/steigende KonturelementeStirn und Geometrie: Fräserstirn entspr. 1.1 Bohreranschliffe entspr. 6.1 • Schneidenkombinationen: rechtsspiralig/rechtsschneidend • inksspiralig/linksschneidend • Produktion / Nachschärfen: Produktion in mehreren Zustellungen für alle Operationen Nachschärfen mit Berücksichtigung von Mantelabtrag, Längenabtrag und Spanflächenabtrag • Konturelemente: Gerade Kante Konvex-/Konkavbogen oder Viertelkreis Schräge Steigender/fallender Konturverlauf beliebige Aufeinanderfolge der Konturelemente • Nutspanraum: Gerade Nut Konusnut Flachformnut • Mantelbearbeitung: bis zu 3 Freiflächen im Linearschliff 1-elementige Zylinderübergänge im Hinterschliff Rundschliffase an Führungsgeraden abgesetzter Zahnrücken Facettenschliff im Zahnrückenbereich • Externes Dateiformat einlesen: Einlesen extern erstellter DXF-Files Konvertierung in MTS-Datenstruktur automatisches sortieren der Elemente automatische Reihenfolge automatische Ausrichtung Auswahl der einzelnen Layer • DXF-Erkennung Standard: AutoCAD Version 12, DXF-Kennung AC1008 • Kontur: integriertes CAD-System zur Profilkonstruktion

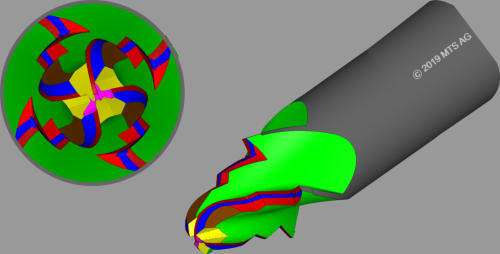

8.2 Mehrere Nutgeometrien

• Mehrere Nutgeometrien: • Bis zu 5 sich überlagernde Nuten mit • getrennter Parametrierung • Schneidengeometrien bis Zentrum und • Radiusnut • Werkzeug: 8010017

8.3 Radialfase

• Radialfase: • Radialer Hinterschliff über beliebige • Konturabschnitte • Einsatz eines Schleifverfahrens mit • Radiusscheibe • Werkzeug: 8020017

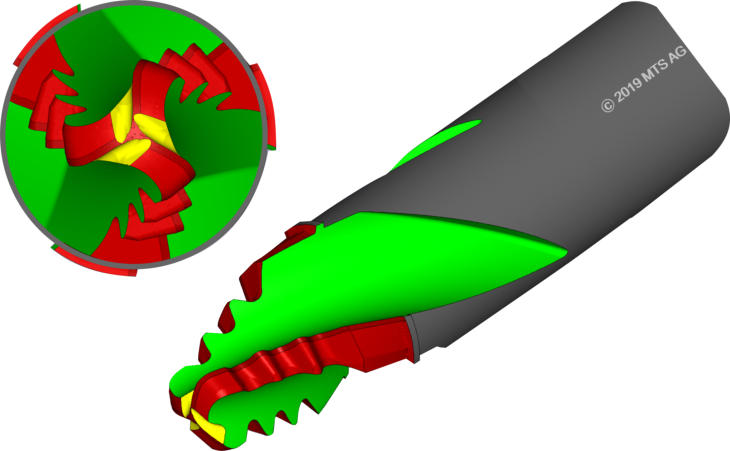

6.4 Mehrschneidengeometrie

• Mehrschneidengeometrie: • Mehrscheidenwerkzeuge mit • 2 Gruppen • Paarweise unterschiedliche • Schneidengeometrien • Werkzeug: 8030017
